表1、液体与气体(单位:m3/h)
通径 (DN) |
液体流量范围 (m3/h) |
输出频率范围 (Hz) |
气体流量范围 (m3/h) |
输出频率范围 (Hz) |
15 |
1.2~6.2 |
90~900 |
5~25 |
265~2640 |
20 |
1.5~10 |
40~396 |
8~50 |
218~1982 |
25 |
1.6~16 |
32~325 |
10~70 |
172~1420 |
32 |
2~20 |
20~250 |
15~150 |
130~1350 |
40 |
2.5~25 |
13~130 |
22~220 |
115~1147 |
50 |
3.5~35 |
9~93 |
36~320 |
96~854 |
65 |
6~60 |
8~82 |
50~480 |
61~583 |
80 |
10~100 |
6~65 |
70~640 |
45~417 |
100 |
15~150 |
5~50 |
130~1100 |
43~367 |
125 |
25~250 |
5~47 |
200~1700 |
33~290 |
150 |
40~400 |
4~40 |
280~2240 |
27~221 |
200 |
80~800 |
3~33 |
580~4960 |
24~207 |
250 |
140~1400 |
3~26 |
970~8000 |
20~171 |
300 |
200~2000 |
2~22 |
1380~11000 |
17~136 |

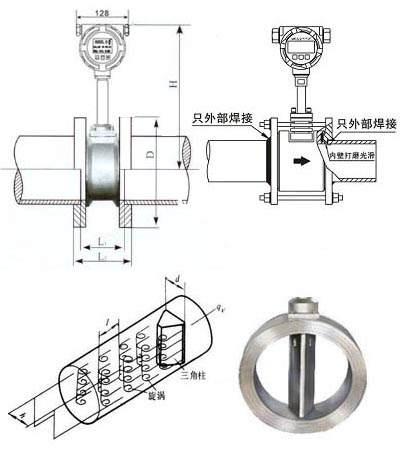

通径 (DN) |
L (mm) |
H (mm) |
![]() |
|||||||||
10 |
66 |
360 |
||||||||||
15 |
66 |
360 |
||||||||||
20 |
66 |
360 |
||||||||||
25 |
66 |
360 |
||||||||||
32 |
66 |
365 |
||||||||||
40 |
80 |
370 |
||||||||||
50 |
80 |
375 |
||||||||||
65 |
93 |
383 |
||||||||||
80 |
100 |
390 |
||||||||||
100 |
125 |
400 |
||||||||||
125 |
145 |
470 |
||||||||||
150 |
165 |
500 |
||||||||||
200 |
196 |
580 |
||||||||||
250 |
235 |
650 |
||||||||||
300 |
255 |
700 |
||||||||||
五、安装示意图 |
||||||||||||
注意事项 |
图例 |
|||||||||||
1.扩管的安装 对于小口径大流量,必须扩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D |
|
|||||||||||
2.缩管的安装 对于大口径小流量,必须缩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D |
|
|||||||||||
3.弯管的安装 如果流量计的前端有90°弯头或T型接头,要保证流量计的前直管段≥15D,后直管段≥5D |
|
|||||||||||
4.同一平面两个弯管的安装 如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥20D,后直管段≥5D |
|
|||||||||||
5.不同平面两个弯管的安装 如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥25D,后直管段≥5D |
|
|||||||||||
6.调节阀的安装 如果流量计前后需要安装调节阀,要保证流量计的前直管段≥25D,后直管段≥5D |
![]() |
|||||||||||
l六、产品选型表 |
||||||||||||
RL-LUGB |
氧气流量计 |
|||||||||||
口径 (mm) |
10 |
DN10~DN50 (法兰式、卡箍式、螺纹式、对夹式) |
||||||||||
50 |
DN50~DN150 (对夹式、法兰式) |
|||||||||||
100 |
DN100~DN300(法兰式、对夹式) |
|||||||||||
300 |
DN300以上为插入式 |
|||||||||||
安装方式 |
B |
对夹式 |
||||||||||
L |
法兰连接式 |
|||||||||||
C |
插入式 |
|||||||||||
补偿方式 |
无 |
无补偿 |
||||||||||
BC |
温度压力补偿 |
|||||||||||
W |
单温度补偿 |
|||||||||||
Y |
单压力补偿 |
|||||||||||
测量介质 |
Y |
液体 |
||||||||||
Q |
气体 |
|||||||||||
Z |
蒸汽 |
|||||||||||
温度范围 |
T1 |
常温型(120℃以下) |
||||||||||
T2 |
高温型(250℃以下) |
|||||||||||
压力等级 |
P1 |
常压~1.6MPa |
||||||||||
P2 |
2.5MPa |
|||||||||||
P3 |
4.0MPa |
|||||||||||
本体材质 |
A |
碳钢 |
||||||||||
B |
304不锈钢 |
|||||||||||
C |
316不锈钢 |
|||||||||||
供电方式 |
D |
两线制DC24V 4~20mA |
||||||||||
H |
两线制DC24V 4~20mA+HART协议 |
|||||||||||
C |
电池供电 |
|||||||||||
附加选项 |
R |
RS485 MODBUS通讯协议 |
||||||||||
M |
脉冲输出 |
|||||||||||
B |
防爆(ExII CT6) |
