标准孔板流量计

产品名称：标准孔板流量计

产品报价：

产品特点： 一、产品概述 RLHW系列标准化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广···

免费咨询：0517-86802259

发邮件给我们：406680577@qq.com

标准孔板流量计的详细资料：

一、产品概述

RLHW系列标准化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，**应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量积算仪）组成**应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定

二、工作原理

节流装置测量流量的原理是依据**的伯努力流体力学原理。在管道中安放一只节流件，有流体流过节流件时，会在节流件两侧产生一个压力差（差压P），这时的流量与差压的平方根成正比。（可以参考孔板流量计工作原理视频）

三、产品特点

1、孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

2、孔板计算采用国际标准与加工

3、孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。

4、标准型节流装置无须实流校准，即可投用。

四、产品选型

型号	型谱说明
RL	企标
	LG	流量节流装置
		代号	取压方式
		H	角接环室取压
		Z	角接钻孔取压
		F	法兰取压
		J	径距取压
			代号	节流装置说明
			K	标准孔板
				代号	公称压力
				-0.6	0.6
				-1	1
				-1.6	1.6
				-2.5	2.5
					代号	公称口径
					DN10	DN10~DN50(螺纹、法兰）
					DN50	DN50~DN800(法兰）
						代号	法兰材质
						C	碳钢
						P	不锈钢
						H	合金钢
							代号	介质
							1	液体
							2	气体
							3	蒸汽
								代号	附件
								N	不含附件
								F	配三阀组等
								I	配含F及变送器(附件根据介质、要求选配)
								DC	配含F及多参量变送器
								O	用户指定配置附件

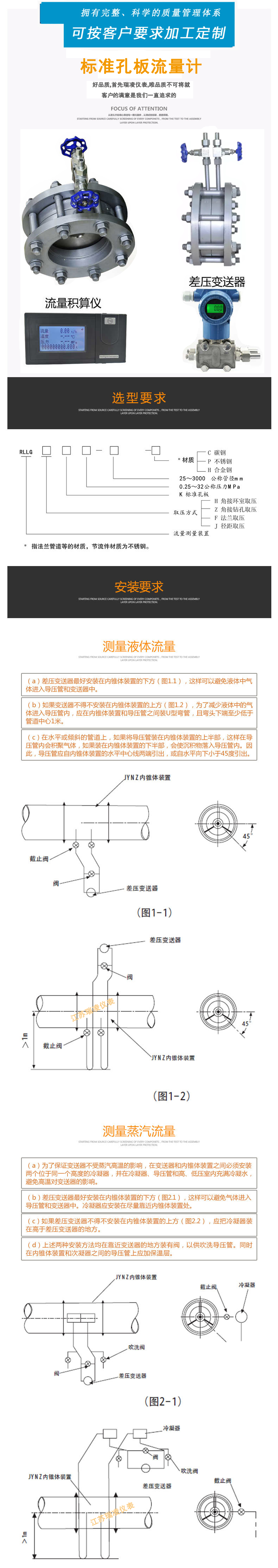

五、标准孔板流量计安装要求

1、安装时应保证孔板中心、法兰中心、管道中心和垫片同心，不同心度不得超过0.002D/β。

2、孔板的正负压方向，上下游取压法兰应与介质流向相符，取压孔的方位可根据介质不同和变送器的安装情况确定。

3、节流装置与管道连接时，焊接处端面与管道轴线的不垂直度不得大于1°，焊接后内部焊缝应加工处理，使其光滑，无焊巴和焊渣。

4、 D-D/2取压是成套供货，法兰连接可直接安装

5、可选带上、下游直管段。

6、取压法兰与管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔径相同，焊接时取压法兰上的取压孔与管道上的取压孔对准。
