一、产品概述
RL-LUX旋进旋涡流量计是采用**的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的**水平的新型气体流量仪表。
二、产品原理

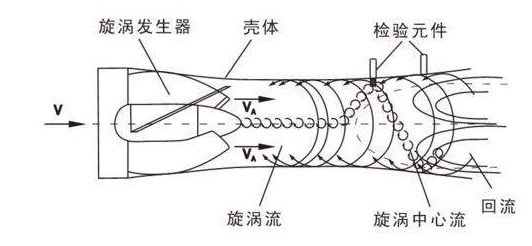

流量传感器的流通剖面类似文丘利管的型线(如下图1)。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
三、产品特点
1、内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2、就地显示温度、压力、瞬时流量和累积流量。
3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失。
5、整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6、防盗功能可靠，具有密码保护,防止参数改动。
7、表头可180度随意旋转，安装方便。
四、产品参数表
公称通径
DN(MM) |
流量范围
(M3/H) |
工作压
（MPa） |
精度等级 |
重复性 |
|
15 |
1.5～12 |
1.6
2.5
4.0
6.3
10
16
25
42 |
1.0
1.5 |
小于基本误差限**值的1/3 |
|
20 |
2～15 |
|
25 |
3.0～30 |
|
32 |
6.0～60 |
|
40 |
7.0～70 |
|
50 |
10～130 |
|
80 |
30～400 |
|
100 |
70～800 |
|
125 |
90-1000 |
|
150 |
190～1900 |
|
200 |
240～3600 |
五、安装注意事项
1、传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
2、当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；
3、传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
4、应避免外界强磁场的干扰；
5、在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；
6、管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。

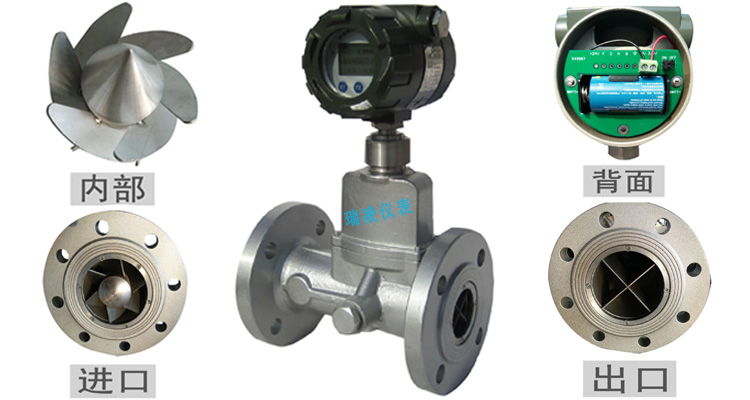

六、产品内部结构
流量计由传感器和转换显示仪组成。
1、传感器包括旋涡发生器、检测元件、整流器和壳体。
旋涡发生器由特定螺旋形叶片组成，它固定在壳体收缩段前端，强迫流体产生强烈的旋涡流。
2、转换显示仪
由压电传感器检测到的微弱电压信号经过放大、滤波、整形后，变成频率与流量成正比的脉冲信号，然后由显示仪计数显示。显示仪配有外输接口，输出各种信号。对测量的气体介质可进行温度和压力的补偿，转换为标准状况下的体积流量，并显示。
