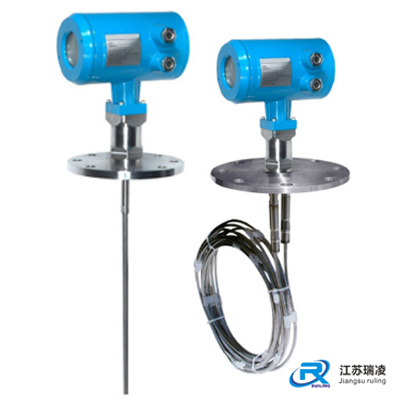

导波雷达液位计

产品名称：导波雷达液位计

产品报价：

产品特点： 一、产品概述导波雷达液位计是采用微波技术来检测料位的高科技产品，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上**的大规模集成电路，将雷达原理···

免费咨询：0517-86802259

发邮件给我们：406680577@qq.com

导波雷达液位计的详细资料：

一、产品概述

导波雷达液位计是采用微波技术来检测料位的高科技产品，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上**的大规模集成电路，将雷达原理、数字信号处理技术和快速傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。

二、测量原理

导波雷达液位计发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度，其原理图如下。

三、主要特点

导波雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。

四、性能参数

1、测量对象：腐蚀性液体

2、测量范围：杆式6m、缆式25米；

3、过程连接：法兰DN50，DN80，DN100，DN150；

4、介质温度：-40～120℃；

5、过程压力：-0.1～2.0MPa；

6、工作频率：100MHz～1.8GHz；

7、测量精度：±10mm；

8、分辨率：1mm；

9、采样：回波采样54次/s；

10、输出电流信号：4～20mA+ HART通讯协议；

11、电源： 24VDC(±10%)纹波电压:1Vpp；

12、耗电量：max22.5mA ；

13、外壳防护等级：IP68；

14、防爆等级：EXiaIICT6 ；

15、两线制接线：仪表供电和信号输出共用一根两芯电缆；

16、电缆入口：M20×1.5

五、产品选型

单元		液位计参数

防爆		P 标准型（非防爆型） I 隔爆型（Exd II BT4 Gb）

传感器/缆式探头		A 液体Φ4mm B 固体Φ6mm

连接过程/材料		G G1/螺纹不锈钢 GA G1螺纹不锈钢 N NPT螺纹不锈钢 NA NPT螺纹不锈钢 C 法兰DN50 PN16C 不锈钢 D 法兰DN80 PN16C 不锈钢 E 法兰DN100 PN16C 不锈钢 F 法兰DN150 PN16C 不锈钢 H 法兰DN200 PN16C 不锈钢 K 法兰DN250 PN16C 不锈钢 Y 特殊定制
密封/过程温度		P 普通密封/-40~100℃ G 高温密封/-40~250℃带散热器
电子单元		3 (4~20)mA/24VDC/HART两线制 4 (4~20)mA/220VAC /四线制 5 RS485/Modbus
外壳/防护等级		L 铝/IP67 G不锈钢304/IP67
电缆进线		M M20*1.5 N 1/2NPT
特殊约定		Y 特殊定制
