杆式导波雷达物位计

产品名称：杆式导波雷达物位计

产品报价：

产品特点： 一、产品概述杆式导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物···

免费咨询：0517-86802259

发邮件给我们：406680577@qq.com

杆式导波雷达物位计的详细资料：

一、产品概述

杆式导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化成物位信号。

二、测量原理

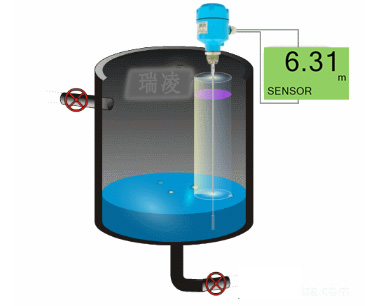

雷达物位计天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）其原理图如下。

三、技术参数

应　　用：液体、固体

测量范围：10m

过程连接：螺纹、法兰

介质温度：-40~150℃

过程压力：-0.1~4.0Mpa

精　　度：±10mm

防爆等级：Exb IIBT4 Gb

防护等级：IP67

信号输出：4~20mA/HART(两线/四线)

四、产品选型

单元		液位计参数

防爆		P 标准型（非防爆型） I 隔爆型（Exd II BT4 Gb）

传感器/缆式探头		A 液体Φ4mm B 固体Φ6mm

连接过程/材料		G G1/螺纹不锈钢 GA G1螺纹不锈钢 N NPT螺纹不锈钢 NA NPT螺纹不锈钢 C 法兰DN50 PN16C 不锈钢 D 法兰DN80 PN16C 不锈钢 E 法兰DN100 PN16C 不锈钢 F 法兰DN150 PN16C 不锈钢 H 法兰DN200 PN16C 不锈钢 K 法兰DN250 PN16C 不锈钢 Y 特殊定制
密封/过程温度		P 普通密封/-40~100℃ G 高温密封/-40~250℃带散热器
电子单元		3 (4~20)mA/24VDC/HART两线制 4 (4~20)mA/220VAC /四线制 5 RS485/Modbus
外壳/防护等级		L 铝/IP67 G不锈钢304/IP67
电缆进线		M M20*1.5 N 1/2NPT
特殊约定		Y 特殊定制
