压力变送器

产品名称：压力变送器

产品报价：

产品特点： 一、产品概述压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出图1所示。压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位···

免费咨询：0517-86802259

发邮件给我们：406680577@qq.com

压力变送器的详细资料：

一、产品概述

压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出图1所示。压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。

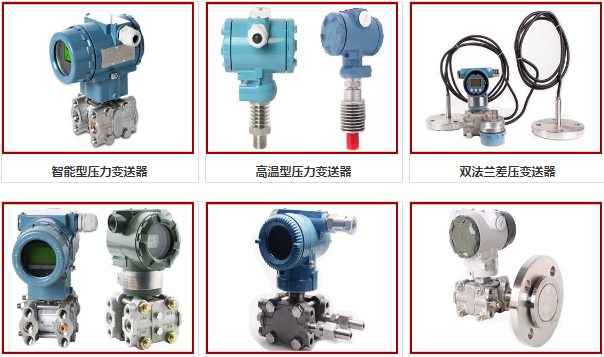

图1

二、工作原理

压力变送器过程压力通过两侧或一侧的隔离膜片、灌充液传至d室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，*大位移约0.1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4~20mA DC信号输出。

三、安装技巧

压力变送器在工艺管道上的安装位置，与被测介质有关。安装时应注意考虑下面的情况:

1、尽量避免变送器与腐蚀性或过热的被测介质直接接触。

2、要防止渣滓在导压管内沉积。

3、导压管要尽可能短一些。

4、两边导压管内的液柱压力应保持平衡。

5、导压管应安装在温度梯度和温度波动小的地方。测量液体流量时，取压口应开在流程管道的侧面，以避免渣滓的沉淀。同时变送器要安装在取压口的旁边或下面，以便气泡排入流程管道之内。测量气体流量时，取压口应开在流程管道的**或侧面。并且变送器应装在流程管道的旁边或上面，以便积聚的液体容易流入流程管道之中。

四、产品价格
压力变送器价格与型号有关，不同的型号价格是不一样的，比如2088扩散硅压力变送器，小巧型压力变送器，高温型压力变送器，它们的价格是不等的，*终报价应以现场工况、型号为准。

五、产品参数

测量介质	气体、液体、油等与316兼容的介质
测量形式及范围	表压（G）大(0～60)MPa, 小(0～0.5)KPa
	绝压（A）大(0～40)MPa, 小 (0～5)KPa
	负压（B） (-0.1～40)MPa, *小(-0.2～0.2 )KPa
精度等级	0.1、 0.25、 0.5
过载能力	量程的2～5倍
长期稳定性	小于0.25%FS/年，小于0.5%FS/年
供电电源	15～36 VDC（标定电压24VDC）
输出信	(4～20)mA（二/三线制）、（0～10）MA (0~20）mA （0～5）V、（1～5）V、（0～10）V
显示方式	指针表头或数字显示可选配
校准	通过调节精密电位器实现对零点、量程调节工作温度：（-40～80）℃ 补偿温度：（-20～70）℃
工作温度	-40～80℃ 补偿温度：-20～70 ℃
过程连接	M20×1.5外螺纹（Ф3内孔）或用户注明
隔离膜片材料	316 不锈钢
传感器接口材料	1Cr18Ni9Ti
外壳材料	合金铝
防护等级	IP65

六、型号分类

压力变送器分类	测压范围	使用温度	介质温度	应用场合

2088压力变送器	-0.1～60MPa	-40～80 ℃	-40～330 ℃	环境恶劣场合

卫生型压力变送器	0~100KPa~35MPa	-40～80 ℃	-40～300 ℃	酒、果汁食品介质

高温型压力变送器	-0.1～60MPa	-40～80 ℃	-40～300 ℃	导热油、高温气体

数显压力变送器	-0.1～60MPa	-40～80 ℃	-40～300 ℃	蒸汽、高温气体

备注：不同的厂家介质、温度、工况、它的选型是不一样的，功能也是不一样，选型举例：介质白酒，温度100 ℃，量程0~500KPa，酒属于食品行业，可以选卫生型压力变送器。

七、产品型号

产品选型：压力变送器
	量程（注明压力量程范围）
	G、表压 A、**压力 B、密封压力 C负压
		膜片材料
		K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容 Y-溅射薄膜高精度芯片
		E	输出信号
			1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明
			A	精度
				1、0.1 2、0.25 3、0.5
				C	过程连接方式
					1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、 M27×2
					D	显示方式
						1、无显示（默认） 2、0～**线性指示 3、LCD数字显示(液晶) 4、LCD数字0～**显示（液晶） 5、LED数码管显示
						F	防爆等级
							1、标准型、不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）选型说明： 1. 防爆本安产品只能选用0～****线性指示。 2. 如选用准确度为0.1%FS时，只能选用超稳定性扩散硅或陶瓷电容传感器。
