双金属温度计

产品名称：双金属温度计

产品报价：

产品特点： 一、产品概述 WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+600℃范围内液体、蒸汽和气体介质温度，双金属温度计结构形···

免费咨询：0517-86802259

发邮件给我们：406680577@qq.com

双金属温度计的详细资料：

一、产品概述

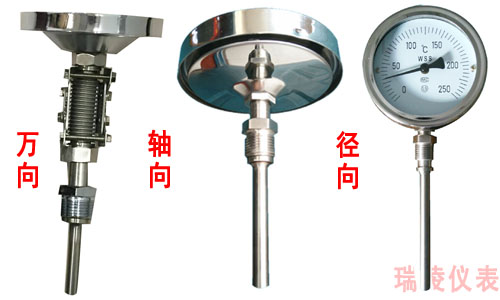

WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+600℃范围内液体、蒸汽和气体介质温度，双金属温度计结构形式分：径向、轴向、万向图1所示，不同的结构安装是不一样的。


图1

二、主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求。

三、工作原理
  双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。

四、技术参数
1、标度盘公称直径：60mm，100mm，150mm
2、精度等级：1.0，1.5
3、热响应时间：≤40S
4、防护等级：IP55
5、角度调整误差：角度调整误差应不超过其量程的1.0%
6、回差：双金属温度计回差应不大于基本误差限的**值
7、重复性：双金属温度计重复性极限范围应不大于基本误差限**值的1/2

五、测温范围
测量范围℃ 适用范围
工业、商业 实验室、小型
-80～+40 √ √
-40～+80 √ √
0～50 √ √
0～100 √ √
0～200 √ √
0～300 √ √
0～400 √ √
0～500 √ √
0～600 √ √

六、外形尺寸
形式 A B C E L d
轴向型 65 23 73 - 75
100
150
200
300
400
500
750
1000		 Φ6
Φ8
Φ10
105 23 73 -
155 23 73 -
径向型 65 50 110 34
105 50 110 34
105 50 110 34
135°向型 105 23 85 -
155 23 85 -
万向型 105 23 178 120
155 23 178 120

七、选型编码
RL-   瑞凌仪表公司标识
系列号  WSS   双金属温度计
表盘公称直径  -3   Φ60
 -4   Φ100
 -5   Φ150
表盘形式  0   轴向（直型）
 1   径向（角型）
 2   135°向（钝角型）
 8   万向（可调角型）
安装固定形式  0   无固定装置
 1   可动外螺纹
 2   可动内螺纹
 3   固定螺纹
 4   固定法兰
 5   卡套螺纹
 6   卡套法兰
保护形式 -   普通型
 W   防护型
 F   防腐型

八、型号及规格
轴向型双金属温度计
型号 测温范围 精度等级 保护管材料 规格 安装固定形式
D L
WSS-300
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276		 Φ60 75
100
150
200
300
400
500
750
1000		 无固定装置
WSS-400 Φ100
WSS-500 Φ150
WSS-301 Φ60 可动外螺纹
WSS-401 Φ100
WSS-501 Φ150
WSS-302 Φ60 可动内螺纹
WSS-402 Φ100
WSS-502 Φ150
WSS-303 Φ60 固定螺纹
WSS-403 Φ100
WSS-503 Φ150
WSS-304 Φ60 固定法兰
WSS-404 Φ100
WSS-504 Φ150
WSS-305 Φ60 卡套螺纹
WSS-405 Φ100
WSS-505 Φ150
WSS-306 Φ60
WSS-406 Φ100 卡套法兰
WSS-506 Φ150

径向型双金属温度计
型号 测温范围 精度等级 保护管材料 规格 安装固定形式
D L
WSS-310
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276		 Φ60 75
100
150
200
300
400
500
750
1000		 无固定装置
WSS-410 Φ100
WSS-510 Φ150
WSS-311 Φ60 可动外螺纹
WSS-411 Φ100
WSS-511 Φ150
WSS-312 Φ60 可动内螺纹
WSS-412 Φ100
WSS-512 Φ150
WSS-313 Φ60 固定螺纹
WSS-413 Φ100
WSS-513 Φ150
WSS-314 Φ60 固定法兰
WSS-414 Φ100
WSS-514 Φ150
WSS-315 Φ60 卡套螺纹
WSS-415 Φ100
WSS-515 Φ150
WSS-316 Φ60
WSS-416 Φ100 卡套法兰
WSS-516 Φ150

万向型双金属温度计
型号 测温范围 精度等级 保护管材料 规格 安装固定形式
D L
WSS-480
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276		 Φ100 75
100
150
200
300
400
500
750
1000		 无固定装置
WSS-580 Φ150
WSS-481 Φ100 可动外螺纹
WSS-581 Φ150
WSS-482 Φ100 可动内螺纹
WSS-582 Φ150
WSS-483 Φ100 固定螺纹
WSS-583 Φ150
WSS-484 Φ100 固定法兰
WSS-584 Φ150
WSS-485 Φ100 卡套螺纹
WSS-585 Φ150
WSS-486 Φ100 卡套法兰
WSS-586 Φ150

135°向型双金属温度计
型号 测温范围 精度等级 保护管材料 规格 安装固定形式
D L
WSS-420 0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276		 Φ100 75
100
150
200
300
400
500
750
1000		 无固定装置
WSS-520 Φ150
WSS-421 Φ100 可动外螺纹
WSS-521 Φ150
WSS-422 Φ100 可动内螺纹
WSS-522 Φ150
WSS-423 Φ100 固定螺纹
WSS-523 Φ150
WSS-424 Φ100 固定法兰
WSS-524 Φ150
WSS-425 Φ100 卡套螺纹
WSS-525 Φ150
WSS-426 Φ100 卡套法兰
WSS-526 Φ150

备注：
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级

九、价格
不同的安装方式、长度、材质、表盘大小不一样，它们价格是不一样。
