一、工作原理
双色石英管液位计主要用于各类承压容器、工业蒸汽锅炉上的液位显示。它比原B49X型锅炉双色水位计更具安全性、可靠性、显示更清晰、保养、维修更方便。它克服了原产品在弱自然光下必须带电源的缺点，且它的外观无论从体积或重量都比原来缩小了许多，仪表整体感觉小巧、新颖。
二、原理结构
1、柔性管结构
该产品中UGS-A标准确型带柔性管结构，现场可适当调节仪表的法兰中心距和法兰平面度，从而消除了石英管因安装或热胀冷缩所承受的额外应力。
2、无盲区设计
为增加观测长度，提高液位计的性能，在设计中消除了产品的下端盲区，上端盲区也仅为100mm。
3、自密封防爆结构
液位计带有上下两个防爆角阀，阀内设有灵敏度很高的保险钢珠(介质压力≥0. 2MPa)，钢珠可在石英管意外破裂时在内外压差作用下自动堵住通道。防止介质外泄，有效避免意外事故地发生。
4、仪表上下阀门均装有连接法兰，与被测容器连接在一起构成连通器，从而在玻璃管上可直接显示容器内介质液位的高度。
5、仪表上下阀门内均装有安全钢球，当玻璃受意外事故断裂时，钢球能在容器工作压力的作用下阻塞通道，这样阀门便自动密封防止容器内介质继续外流。

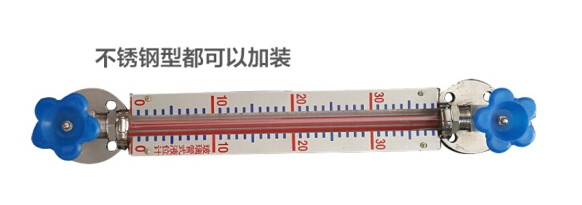

6、仪表下端装有排污阀，供取样、检修、冲洗或排放液用图1所示。
图1
