电磁流量计安装规范及方案建议
什么叫电磁流量计安装规范及方案建议?
标准答案:安装规范就是严格按照标准流程来安装。要求是一定要安装在管路的*低点或者管路的垂直段,但是一定是在满管的情况下,对直管段要求是前10D后5D,这样才能保证流量计的使用和精度的要求。

典型案例分析:某公司把电磁流量计安装在管道垂直下水口,这是一个很典型安装规范问题,根据重力学原理,液体从上往下流肯定不会满管,这样会导致电磁流量计计量失真。产生误差。因为液体往下流电磁的两个电极有时根本感应不到。所以建议把流量计安装在管道的出水口(就是上游)这样始终能保持满管.
电磁流量计安装规范及方案建议
方案建议:

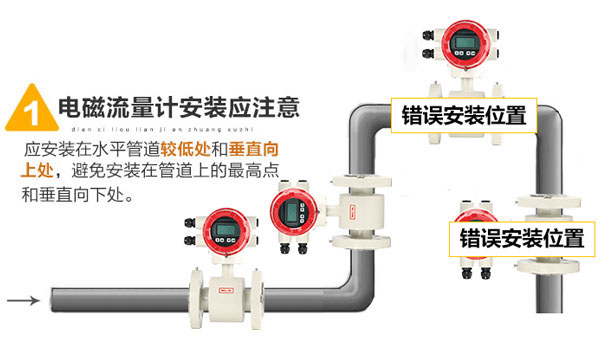

1、流量计应安装在水平管道较低处和垂直向上处,避免安装在管道的高点和垂直向下处。

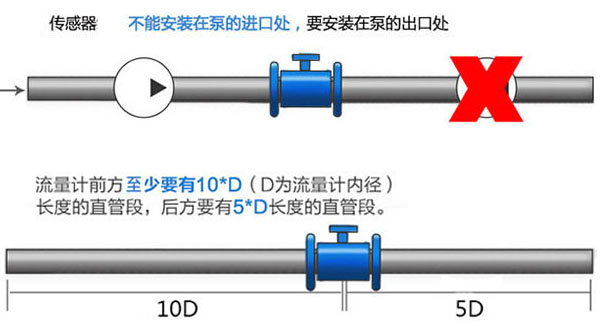

2、对直管段的要求:入口/出口直管段:入口应≥10×DN;出口应≥5×DN
3、为了方便检测流量计,*好为流量计安装旁通道。
4、对接地点要求:为了使仪表可靠的工作,提高测量精度,不受外界强电磁场势的干扰/传感器应有良好的接地,接地电阻小于10欧姆.

安装示意图:
电磁流量计安装规范
图(一)


结束语:
本文重点介绍了电磁流量计安装规范及方案建议,结合案例分析能给大家更直观更全面了解流量计安装的要领,以及安装过程中不应出现低级错误,好的流量计需要更好的正确安装。
