在工业计量当中液体涡轮流量计是厂家必选的流量计,好多厂家在安装之后不会接线,成了他们的痛点,下面瑞凌仪表一起与大家探讨液体涡轮流量计正确接线
一、接线步骤

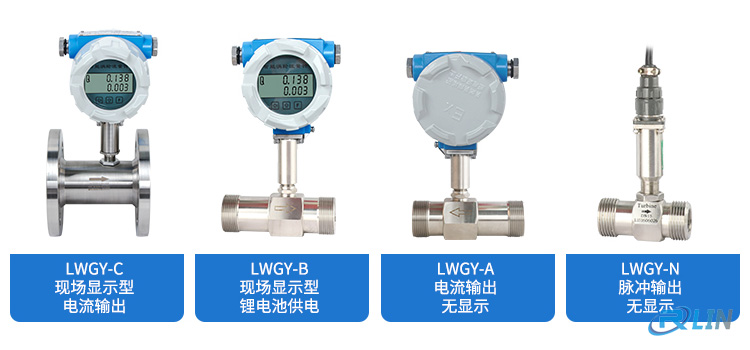

液体涡轮流量计脉冲输出型:工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V.安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。
二、接线图
为了能让大家更直观的看到接线,以下几张图片是正确接线图
